PV DC 회로 차단기

ICHYTI 최신 pv dc 회로 차단기 중국산은 부하가 있는 기어를 전환하는 기능이 없지만 DC 회로 차단기는 조명 회로 및 가전 제품과 같이 전압 요구 사항이 높지 않고 자주 조정이 필요하지 않은 상황에 적합합니다.

문의 보내기 PDF 다운로드

제품 설명

이 중국 ICHYTI pv dc 회로 차단기는 DC 시스템의 과부하 및 단락 보호에 적합하며 정격 전류가 63A 미만이고 정격 전압이 300V, 600V 및 1000V인 DC 장비 및 전기 장비에 적합합니다. 이 제품은 전력, 우편, 운송, 광업 및 기업과 같은 다양한 분야에서 널리 사용되며 IEC60898-1 및 GB140482 표준을 충족합니다. 유사 제품에 비해 정격전압이 가장 높은 제품입니다.

ICHYTI pv dc 회로 차단기 매개변수(사양)

제품 모델		NBL7-63
폴		1P	2P	4P
프레임 전류		63A
정격 전류	~ 안에	6, 10, 16, 20, 25, 32, 40, 50z63A
정격 작동 전압	우에(DC)	300V	500/600/1000V	1000V
정격 절연 전압	우이	1200V
정격 임펄스 내전압	Uimp	6kV
차단 용량	레우	6카
트리핑 특성		C
트리핑 유형		열 자기
전기적 수명	실제	500 사이클(63A 프레임)
	기준	300 사이클
기계적 수명	실제	10000 사이클(63A 프레임)
	기준	9700 사이클
과전압 카테고리		III
오염도		3
침투 보호		IP40 배선 포트 IP20
습기와 열에 대한 저항		클래스 2
터미널 용량		2.5 x 35mm2
단자의 체결 토크		2.0~3.5Nm
주변 온도		-30âã+70
보관 온도		-40âã+85
설치 방법		소음
기준		IEC60947-2

ICHYTI pv dc 회로 차단기 기능

◉ 전면 상단 디자인은 핸들 작동을보다 편안하고 안전하게 만듭니다.

◉ 기계적 수명은 20000회를 초과하여 장기간 사용을 보장합니다.

◉ GBT140482, IEC60947-2 표준, EU RoHS 환경 요구 사항, CCC 및 CE 인증을 준수합니다.

◉ DC 시스템, 특히 통신 및 태양광 시스템에 적합합니다.

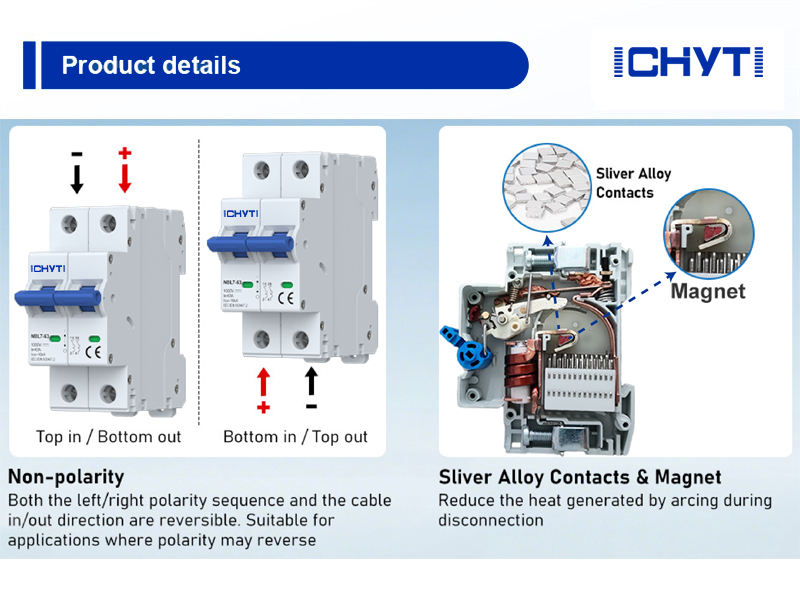

ICHYTI pv dc 회로 차단기 세부 정보

ICHYTI pv dc 회로 차단기 개발 어려움

PV DC 회로 차단기의 개발은 두 가지 주요 어려움에 직면해 있습니다. 첫째, DC 시스템 전류는 자연스럽게 0을 교차하지 않으므로 성숙한 아크 소화 기술은 AC 회로 차단기처럼 사용할 수 없습니다. 둘째, DC 시스템에는 많은 양의 에너지를 저장하는 유도성 부품이 많아 DC 고장 전류를 차단하기가 어렵습니다.
