하나의 AC 서지 보호 장치가 건물 전체를 덮는다고 가정하고 계십니까?

치트AC 서지 보호 장치응용 프로그램은 다층 건물에 하나의 보호 지점만으로는 충분하지 않은 이유를 보여줍니다.

서지는 미리 정해진 하나의 문을 통해 정중하게 건물 안으로 들어오지 않습니다. 번개, 유틸리티 스위칭, 모터 시동 및 정지 또는 로컬 전력망의 결함으로 인해 전기 설비의 여러 지점에서 일시적인 과전압이 발생할 수 있습니다. 서지가 건물에 유입되면 배선 자체가 문제의 일부가 되어 민감한 장비에 과도 전류를 전달할 수 있습니다.

이는 전기 시스템 계획에 대한 실질적인 질문을 제기합니다. 하나의 AC 서지 보호 장치가 실제로 건물 전체를 보호할 수 있습니까?

짧은 케이블 길이와 제한된 장비를 갖춘 소규모 설치에서는 전략적으로 배치된 하나의 장치가 유용한 보호 기능을 제공할 수 있습니다. 그러나 대규모 건물에서는 단일 보호 지점에 의존하면 다운스트림 회로가 노출될 수 있습니다.

하나의 보호 지점만으로는 충분하지 않은 이유

서지 보호는 과도한 과도 전압을 장비에서 접지 시스템으로 전환하는 방식으로 작동합니다. 보호 장치가 보호 대상 장비에 가까울수록 해당 장비에 도달하는 전압을 더 쉽게 제어할 수 있습니다.

건물이 커질수록 이는 더욱 복잡해집니다.

3층짜리 상업용 건물을 생각해 보세요. 주 배전반은 1층에 위치할 수 있으며 컴퓨터, HVAC 컨트롤러, 조명 시스템, 통신 장비 및 기타 전자 부하 장치는 여러 층에 분산되어 있습니다. 주 입력 패널에만 설치된 서지 보호 장치는 전체 전기 네트워크에 걸쳐 모든 과도 현상을 자동으로 제거할 수 없습니다.

빠른 과도 현상 동안 도체를 따라 전압이 계속 발생할 수 있으므로 케이블 길이가 중요합니다. 따라서 서비스 입구에서 잘 작동하는 장치는 더 아래쪽에 있는 추가 보호 지점의 지원이 필요할 수 있습니다.

이것이 서지 보호가 단일 구성 요소가 아닌 시스템으로 더 잘 이해되는 이유 중 하나입니다.

과도 과전압이 이동할 수 있는 곳

모든 급증이 동일한 출처나 경로를 갖는 것은 아닙니다. 직접 번개 현상은 하나의 가능성일 뿐입니다. 일상적인 전기 전환도 일시적인 조건을 만들 수 있습니다.

일반적인 소스는 다음과 같습니다.

과도 현상은 주 배전 시스템에서 분기 회로로 이동할 수 있습니다. 민감한 장비가 기본 보호 지점에서 어느 정도 떨어진 곳에 위치한 경우 추가 보호가 적절할 수 있습니다.

다음의 단순화된 보기는 차이점을 설명하는 데 도움이 됩니다.

정확한 배열은 전기 설계, 접지 시스템, 장비 감도 및 해당 설치 요구 사항에 따라 다릅니다.

패널 사이의 거리가 중요합니다

가장 간과하기 쉬운 세부 사항 중 하나는 보호 장치와 부하 사이의 물리적 거리입니다.

한 섹션에는 주 전기 패널이 있고 다른 섹션에는 자동화 제어 캐비닛이 있는 대형 건물을 상상해 보십시오. 둘 다 동일한 전기 시스템에 연결되어 있더라도 매우 빠른 과도 상태에서는 전기적으로 동일하지 않습니다.

도체가 길수록 임피던스가 발생합니다. 서지 발생 시 이로 인해 보호 장치가 설치된 지점과 장비가 연결된 지점 사이에 전압 차이가 발생할 수 있습니다.

이는 모든 콘센트에 자체 보호 장치가 필요하다는 의미는 아닙니다. 대신 보호 전략은 배전 시스템의 구조를 따라야 합니다.

조달 및 엔지니어링 팀의 경우 이는 중요한 차이점입니다. 질문은 단순히 "서지 보호 장치가 몇 개나 필요한가?"가 되어서는 안 됩니다. 더 나은 질문은 "과도 에너지가 민감한 부하에 유입되고, 이동하고, 도달할 수 있는 지점이 어디입니까?"입니다.

단순히 장치를 추가하는 것보다 조정이 더 중요합니다

여러 개의 서지 보호 장치를 설치한다고 해서 더 나은 시스템이 자동으로 생성되는 것은 아닙니다.

서로 다른 배포 수준에 설치된 장치는 함께 작동해야 합니다. 특성, 방전 용량, 전압 보호 수준 및 설치 배열은 전체 전기 시스템의 일부로 고려되어야 합니다.

조정이 제대로 이루어지지 않으면 전체 배치의 효율성이 저하될 수 있습니다. 반대로, 적절하게 배치된 보호 단계는 주 배포 지점과 다운스트림 회로 간에 작업을 나눌 수 있습니다.

일반적인 접근 방식은 다양한 보호 수준을 설정하는 것입니다.

1차 보호

들어오는 전기 서비스는 고려해야 할 첫 번째 주요 사항입니다. 여기서 보호는 외부 전력망에서 유입되는 상당한 과도 에너지를 해결합니다.

보조 배포 보호

건물에 별도의 배전반이 있는 경우 추가 보호를 고려할 수 있습니다. 이는 케이블 길이가 상대적으로 길거나 다운스트림 회로에 민감한 전기 장비가 포함된 경우 특히 중요합니다.

로컬 장비 보호

매우 민감한 시스템은 장비 자체에 더 가까운 보호가 필요할 수 있습니다. 예로는 전자 제어 시스템, 통신 장비, 모니터링 장치 및 일시적인 과전압의 영향을 받을 수 있는 기타 장비가 포함될 수 있습니다.

목표는 모든 곳에 보호 장치를 배치하는 것이 아닙니다. 중요한 장비에 대한 보호되지 않은 경로를 찾는 서지가 발생하는 것을 방지하는 것입니다.

선택 전 확인해야 할 사항AC 서지 보호 장치?

건물 자체는 보호 계획에 필요한 많은 단서를 제공합니다.

유용한 검토에는 전기 시스템 구성, 공칭 전압, 접지 배열, 예상되는 서지 환경, 배전 구조 및 연결된 부하 유형이 포함되어야 합니다.

회로가 실외로 확장되는지 또는 노출된 영역에 있는 장비에 연결되는지 확인하는 것도 가치가 있습니다. 이러한 연결은 위험 프로필을 상당히 변화시킬 수 있습니다.

주요 질문은 다음과 같습니다.

이러한 점검은 일반적으로 공칭 전압이나 물리적 외관만을 기준으로 장치를 선택하는 것보다 더 유용합니다.

태양광 발전 시스템을 갖춘 건물은 어떻습니까?

태양광 장비가 건물에 연결되면 상황이 더욱 흥미로워집니다.

태양광 설치는 실외 장비와 실내 배전 시스템 사이에 추가 전기 경로를 도입할 수 있습니다. PV 어레이, 인버터, DC 배선 및 AC 출력 회로는 모두 전체 보호 논의의 일부가 될 수 있습니다.

이는 PV 장비가 물리적으로 실외 노출에 더 가깝고 생성된 전력이 궁극적으로 건물의 전기 인프라와 연결되기 때문에 옥상 태양광 설비가 있는 건물의 경우 특히 중요합니다.

따라서 AC 측 서지 보호는 더 넓은 PV 보호 장치와 함께 고려해야 합니다. DC 회로 차단기, DC 절연체 스위치, DC 서지 보호 장치 및 기타 광전지 보호 구성요소는 시스템의 다양한 부분을 다루므로 상호 교환 가능한 것으로 취급해서는 안 됩니다.

태양광 설비를 갖춘 건물의 경우 AC 주 패널만 검토하면 불완전한 그림이 제공될 수 있습니다.

"모든 것을 위한 하나의 장치" 가정

단일 장치의 매력은 이해할 수 있습니다. 더 간단해 보이고, 공간을 적게 차지하며, 조정해야 하는 구성 요소의 수가 줄어들 수 있습니다.

그러나 서류상의 전기적 단순성이 항상 현장에서의 적절한 보호와 동일하지는 않습니다.

짧고 간단한 유통 경로를 갖춘 소형 건물은 공장, 사무실 단지, 창고 또는 여러 배전반이 있는 다층 시설과 요구 사항이 매우 다를 수 있습니다.

따라서 올바른 질문은 하나의 장치가 이상적인 조건에서 건물을 보호할 수 있는지 여부가 아닙니다. 더 유용한 질문은 설치가 과도 에너지가 현실적으로 나타날 수 있는 위치에서 충분한 보호를 제공하는지 여부입니다.

이러한 관점의 변화는 합리적인 보호 계획이 하나의 보호 지점에 너무 의존하는 것을 방지할 수 있습니다.

설치는 여전히 중요합니다

올바르게 선택한 서지 보호 구성 요소라도 설치가 제대로 처리되지 않으면 제대로 작동하지 않을 수 있습니다.

연결 도체는 적절하게 짧게 유지하고 해당 설치 요구 사항에 따라 배열해야 합니다. 서지 전류는 보호된 장비에서 멀리 떨어진 제어된 경로가 필요하기 때문에 접지와 본딩도 마찬가지로 중요합니다.

또한 장치는 전기적 기능에 적합한 위치에 설치되어야 하며 필요한 경우 업스트림 과전류 보호와 조정되어야 합니다.

이러한 세부 사항은 제품 라벨에 표시되지 않기 때문에 구성 요소 선택 시 간과되기 쉽습니다. 그러나 이는 실제 보호 성능에 직접적인 영향을 미칠 수 있습니다.

이러한 이유로 서지 보호 장치를 절연 부속품으로 취급하기보다는 전기 설계와 함께 사양을 검토해야 합니다.

건물 보호를 검토하는 실용적인 방법

조달팀과 전기 설계자의 경우 간단한 3단계 검토를 통해 프로세스를 보다 명확하게 만들 수 있습니다.

먼저 전력 분포를 매핑합니다. 들어오는 공급 장치, 기본 패널, 하위 패널 및 주요 장비를 식별합니다.

둘째, 노출 지점을 식별합니다. 옥외 연결, 긴 케이블 길이, 낙뢰 노출 및 과도 전압에 대한 허용 오차가 제한된 장비를 찾으십시오.

셋째, 보호 조정을 평가합니다. 서비스 입구의 보호가 충분한지 또는 다운스트림에 추가 단계가 필요한지 여부를 결정하십시오.

또한 이 접근 방식을 사용하면 가격이나 단일 전기 매개변수에만 초점을 맞추지 않고도 다양한 사양을 더 쉽게 비교할 수 있습니다.

최종 테이크아웃

건물에 반드시 하나의 "서지 진입점"이 있는 것은 아닙니다. 일시적인 과전압은 전기 설비의 여러 부분을 통해 이동할 수 있으며 보호 효과는 위치, 배선, 접지, 장비 감도 및 조정에 따라 달라집니다.

작고 간단한 전기 시스템의 경우 전략적으로 설치된 보호 장치 하나면 충분할 수 있습니다. 규모가 크거나 복잡한 설치에는 전기 네트워크의 구조와 위험에 따라 보호를 배치하는 계층화된 접근 방식이 필요한 경우가 많습니다.

검토할 때AC 서지 보호 장치따라서 가장 중요한 질문은 단순히 장치의 성능이 아니라 장치가 설치된 위치와 장치가 보호할 것으로 예상되는 전기 시스템의 부분입니다. 태양광 발전 설비의 경우 이 평가에는 AC와 DC 보호 간의 관계도 포함되어야 합니다.

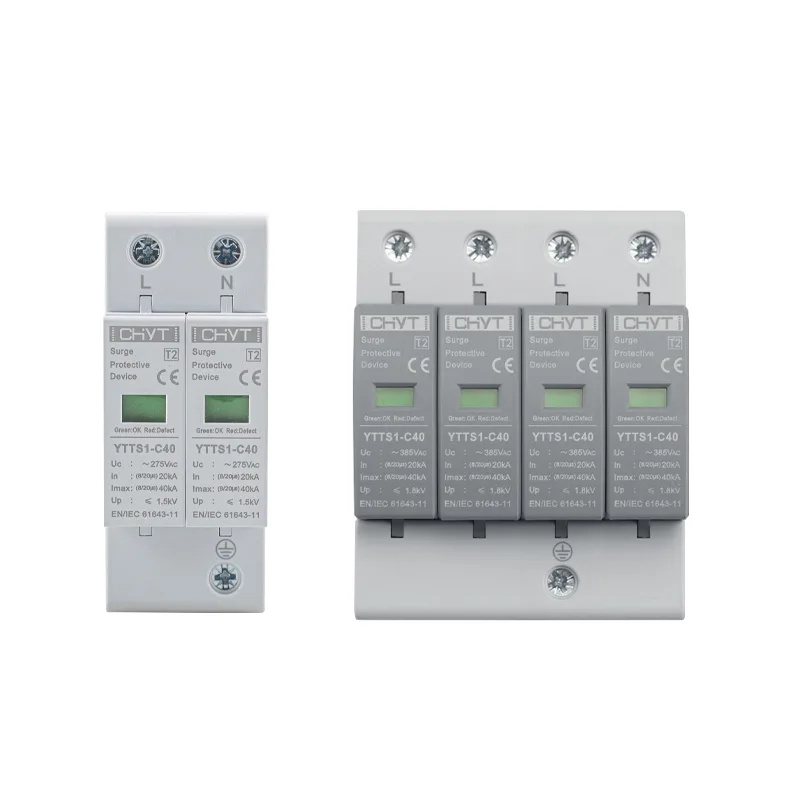

Zhejiang Dabo Electric Co., Ltd.(CHYT)는 AC 서지 보호 장치, DC 회로 차단기, DC 서지 보호 장치, DC 절연기 스위치, DC 퓨즈 및 태양광 결합기 박스를 포함한 AC 및 DC 보호 부품을 포괄하는 제품군을 통해 보호를 전체 광발전 및 전기 배전 시스템의 일부로 고려하는 데 유용한 제품 컨텍스트를 제공합니다.
