UPS 전원 공급 시스템의 1P/2P/3P/4P DC 회로 차단기 배선 방법

UPS 전원 공급 시스템 구성에서 DC 회로 차단기는 배터리 회로에 대한 절연 및 과전류 보호라는 이중 기능을 수행합니다. 다양한 유형의 UPS 전원 공급 장치는 다양한 배터리 정격 전압 및 전류에 해당하므로 극 수가 다른 DC 회로 차단기를 조정해야 합니다. 이 기사에서는 UPS 시스템에 적용되는 1P/2P/3P/4P DC 회로 차단기의 다양한 배선 방법을 자세히 설명합니다.

1. 회로 차단기에는 정격 전압, 정격 전류(1P 유형의 경우)를 포함한 표준 매개변수가 있습니다. 이러한 매개변수가 배터리의 전압 및 전류 요구 사항을 충족하지 못하는 경우 회로 차단기 극 수를 추가하고 직렬 병렬 연결 구성을 채택하여 작동 전압 및 전류를 늘릴 수 있습니다. 즉, 직렬 연결은 전압을 증가시키고, 병렬 연결은 전류를 증가시킵니다.여기서는 정격 전압 250V를 예로 들어보겠습니다.

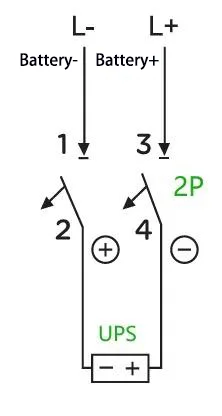

에이:예: 용량이 40kVA이고 정격 배터리 스트링이 32개 셀인 UPS(균등 충전 전압: 14V × 32 = 448V; 여기에서는 설명 목적으로만 사용된 부동 충전 전압이 13.6V인 배터리도 있음)의 경우 최대 작동 전류는 40kVA × 1.0 ¼ 90% ¼ 10V ¼ 32 = 139A로 계산됩니다. (역률 1.0, 효율 90%, 셀당 UPS 설정 차단 전압 10V로 가정). 이 경우 2P 500V 200A 회로 차단기로 충분합니다. 배선 방법은 다음과 같습니다.

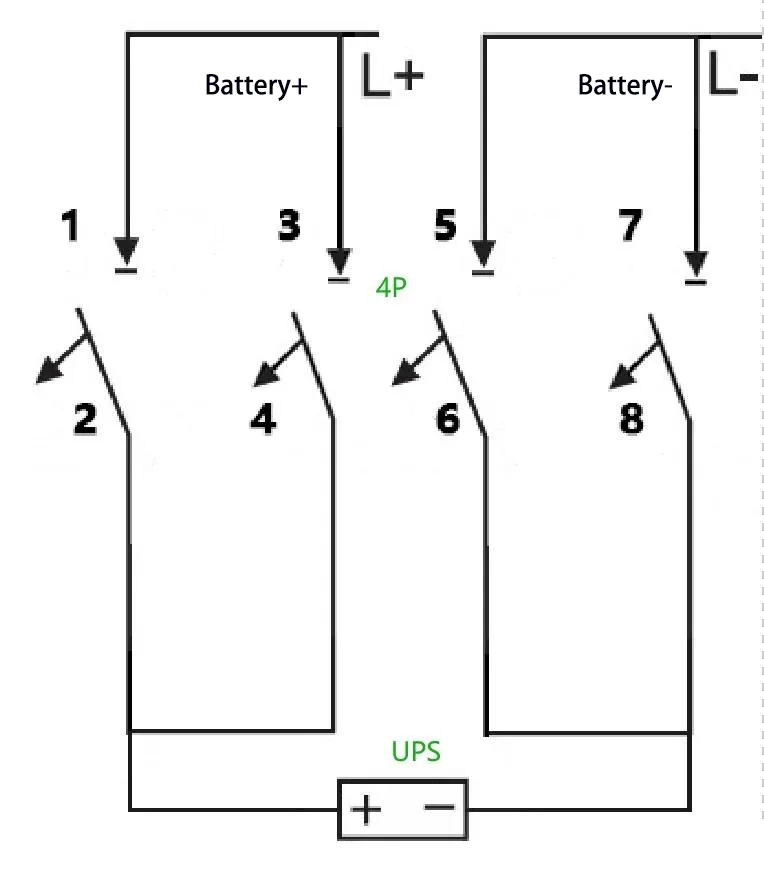

비:대신 2P 500V 100A 회로 차단기를 사용하면 어떻게 되나요? 이 요구 사항은 4P 회로 차단기로 충족될 수 있습니다. 특히 전류 전달 용량을 향상시키기 위해 2P 회로 차단기 두 세트를 병렬로 연결하면 됩니다. 배선 방법은 다음과 같습니다.

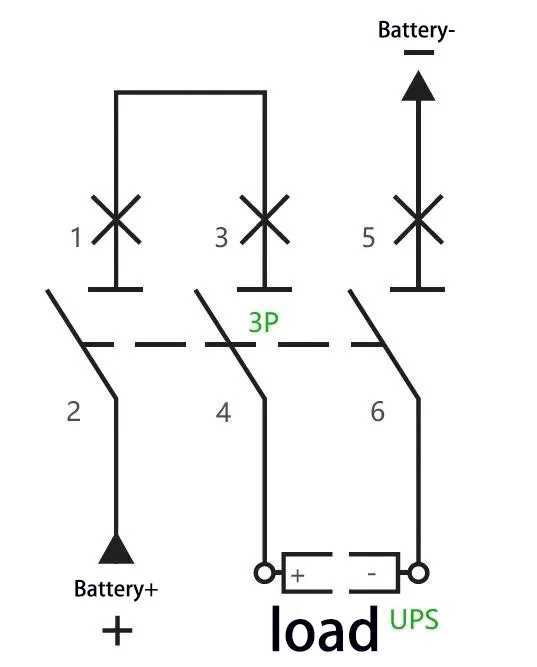

기음:예: 용량이 40kVA이고 정격 배터리 스트링이 40개 셀(균등 충전 전압: 14V × 40 = 560V)인 UPS의 경우 최대 작동 전류는 40kVA × 1.0 ¼ 90% ¼ 10V ¼ 40 = 111A로 계산됩니다. 2개의 극이 연결된 3P 750V 150A 회로 차단기를 채택할 수 있습니다. 시리즈로. 배선 방법은 다음과 같습니다.

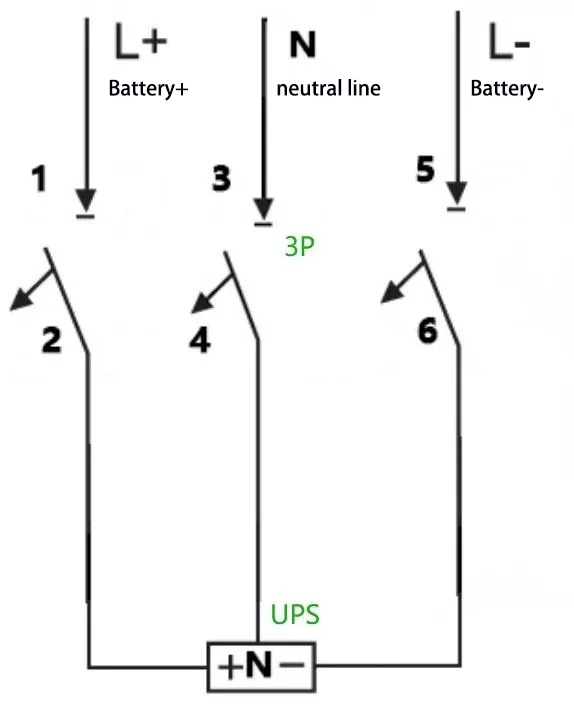

디:예: 40kVA 용량, 32개 셀의 정격 배터리 스트링 및 중성선 연결(균등 충전 전압: 14V × 32 = 448V, 즉 ±224V)을 갖춘 UPS의 경우 최대 작동 전류는 40kVA × 1.0 ¼ 90% ¼ 10V ¼ 32 = 139A로 계산됩니다. A 3P 500V 200A 차단기를 채택할 수 있으며 결선방법은 다음과 같습니다.

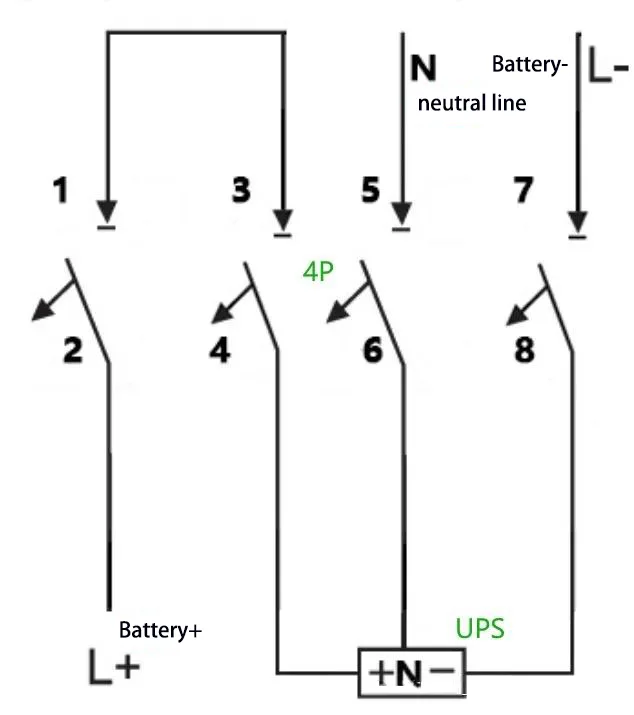

이자형:예: 40kVA 용량, 40개 셀의 정격 배터리 스트링 및 중성선 연결(균등 충전 전압: 14V × 40 = 560V, 즉 ±280V)을 갖춘 UPS의 경우 최대 작동 전류는 40kVA × 1.0 ¼ 90% ¼ 10V ¼ 40 = 111A로 계산됩니다. A 4P 750V 150A 회로 차단기를 채택할 수 있으며 두 극을 직렬로 연결합니다. 배선 방법은 다음과 같습니다.
